아두이노 PWM 실습2: analogWrite() 함수 수정

 이전 글을 보고 오면 더 이해하기 수월할 것이다.

아두이노 PWM 실습1: analogWrite() 시뮬레이션

analogWrite(255)

analogWrite(255) 시뮬레이션 결과: 5번 핀, 9번 핀

 5번 핀: Vavg = 255 / 256 x 5V= 4.98V

 9번 핀: Vavg = 255 / 255 x 5V= 5.00V

  analogWrite(255)일 때 digitalWrite(HIGH)로 설정되어 Fast PWM에 해당하는 5번 핀이 위 평균전압 계산식과 같이 4.98V로 안 나오고 5V로 출력되는 문제를 아래 코드를 통해 해결하였다. 원래 analogWrite() 함수 정의에서 조건 하나만 바꿔줌으로써 해결한 것이다. analogWrite() 함수와 이름이 겹치는 것을 방지하기 위해 analogWriteNew()라는 이름으로 새롭게 정의하였다.

---

analogWriteNew() 함수 소스코드

#include "wiring_private.h"
#include "pins_arduino.h"

void setup()
{
  Serial.begin(9600);
  analogWriteNew(9, 255);
  analogWriteNew(5, 255);
}

void loop()
{
  Serial.print(OCR1A); // 9번 핀: 16비트 타이머 비교값(PC PWM)
  Serial.print("\t");
  Serial.print(OCR1AH); // 9번 핀: 8비트 타이머 상위 비교값(PC PWM)
  Serial.print("\t");
  Serial.print(OCR1AL); // 9번 핀: 8비트 타이머 하위 비교값(PC PWM)
  Serial.print("\t");
  Serial.println(OCR0B); // 5번 핀: 8비트 타이머(Fast PWM)
}


void analogWriteNew(uint8_t pin, int val)
{
	// We need to make sure the PWM output is enabled for those pins
	// that support it, as we turn it off when digitally reading or
	// writing with them.  Also, make sure the pin is in output mode
	// for consistenty with Wiring, which doesn't require a pinMode
	// call for the analog output pins.
	pinMode(pin, OUTPUT);
	if (val == 0)
	{
		digitalWrite(pin, LOW);
	}
	else if (val == 256)
	{
		digitalWrite(pin, HIGH);
	}
	else
	{
		switch(digitalPinToTimer(pin))
		{
			case TIMER0A:
				// connect pwm to pin on timer 0, channel A
				sbi(TCCR0A, COM0A1);
				OCR0A = val; // set pwm duty
				break;

			case TIMER0B:
				// connect pwm to pin on timer 0, channel B
				sbi(TCCR0A, COM0B1);
				OCR0B = val; // set pwm duty
				break;

			case TIMER1A:
				// connect pwm to pin on timer 1, channel A
				sbi(TCCR1A, COM1A1);
				OCR1A = val; // set pwm duty
				break;

			case TIMER1B:
				// connect pwm to pin on timer 1, channel B
				sbi(TCCR1A, COM1B1);
				OCR1B = val; // set pwm duty
				break;

			case TIMER2A:
				// connect pwm to pin on timer 2, channel A
				sbi(TCCR2A, COM2A1);
				OCR2A = val; // set pwm duty
				break;

			case TIMER2B:
				// connect pwm to pin on timer 2, channel B
				sbi(TCCR2A, COM2B1);
				OCR2B = val; // set pwm duty
				break;

			case NOT_ON_TIMER:
			default:
				if (val < 128) {
					digitalWrite(pin, LOW);
				} else {
					digitalWrite(pin, HIGH);
				}
		}
	}
}

---

analogWriteNew() 함수 코드 분석

#include "wiring_private.h"
#include "pins_arduino.h"

 이 헤더파일들은 원래의 analogWrite() 정의 안에 있는 함수인 sbi()를 사용하기 위해 선언되었다. 이게 헤더파일들이 선언이 안 되어 있으면 새로 정의한 analogWriteNew() 함수는 사용할 수 없다. 무조건 코드 맨 위에 두 헤더파일을 선언해 줘야 한다.



	if (val == 0)
	{
		digitalWrite(pin, LOW);
	}
	else if (val == 256)
	{
		digitalWrite(pin, HIGH);
	}

 analogWriteNew(pin, val)에 들어가는 val 값이 0이면 LOW를 무조건 출력해준다. 이건 analogWrite()일 때와 바뀐 게 없다. 중요한 것은 val 값이 256일 때 HIGH 값을 주도록 코드를 바꿨다는 것이다. analogWriteNew() 함수는 analogWrite() 함수 코드 중에서 이 부분만 바꾼 것이다. 이렇게 조건을 수정해주면 5번 핀에 쓰이는 Fast PWM에서 val 값이 255일 때에 해당하는 Duty Cycle = 255 /256로 제대로 된 평균전압을 출력할 수가 있다.

---

analogWriteNew(255)

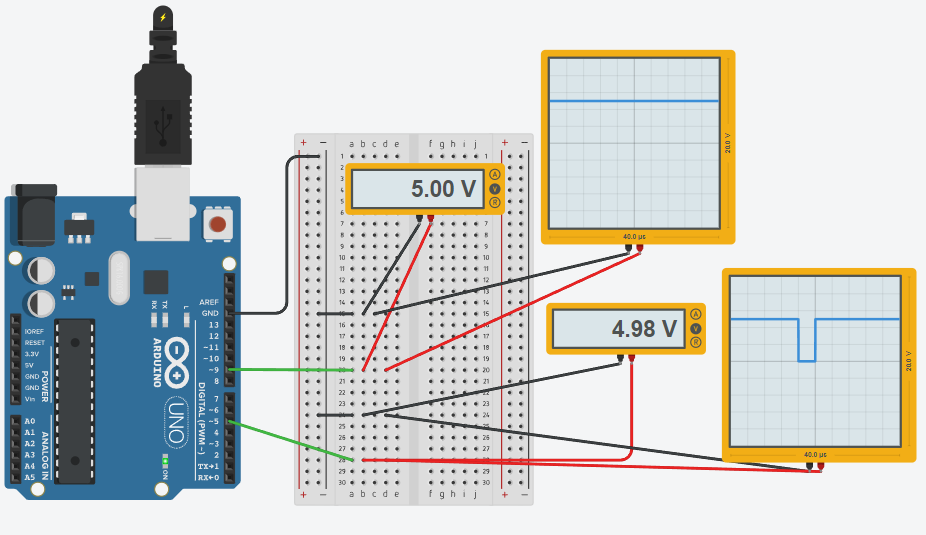

analogWriteNew(255) 시뮬레이션 결과: 5번 핀, 9번 핀

 5번 핀: Vavg = 255 / 256 x 5V= 4.98V

 9번 핀: Vavg = 255 / 255 x 5V= 5.00V

 위 시뮬레이션 결과는 analogWrtieNew(255)일 때의 출력 평균전압 값을 보여준다. 원래 평균전압 계산식과 똑같이 나온 것을 알 수 있다. 이로써 analogWrite()의 불완전한 부분을 수정함으로써, 255까지밖에 출력을 못 하던 Fast PWM을 256까지도 아날로그 출력을 낼 수 있도록 만들었다.
