아두이노 시뮬레이터 Circuits(서킷) 보드 구성 요소/전원 인가 방법

<아두이노 보드 구성 요소>

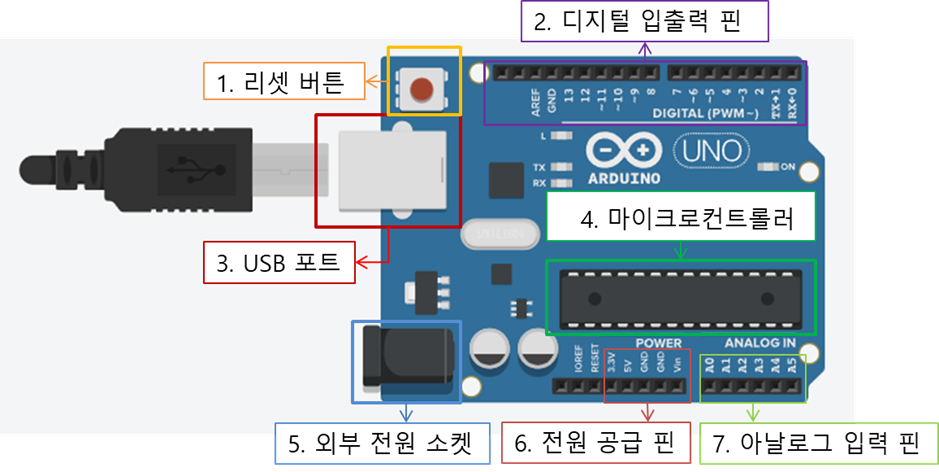

아두이노 보드의 기본 구성

1.     리셋 버튼: 아두이노 전원을 끊고 다시 공급하여 아두이노를 재시작하게 할 수 있는 버튼이다. 아두이노에 업로드된 프로그램을 재시작하거나 프로그램이 작동하는 순서 확인, 또는 아두이노에 연결된 장치들을 초기화하는 용도로 사용한다.

2.     디지털 입출력 핀: 아두이노에 다른 외부 장치를 연결할 때 사용한다. 입출력 모두 가능하므로 코딩할 때 입력을 할 것인지 출력을 할 것인지 미리 선택해야 한다.

3.     USB 포트: 아두이노와 컴퓨터를 연결해주는 장치이다. USB 케이블로 아두이노와 연결하면 전원 공급도 되고, 데이터도 주고받을 수 있다.

4.     마이크로컨트롤러: 아두이노의 CPU 역할로서, 연산 및 데이터 저장을 담당한다.

5.     외부 전원 소켓: 전원 어댑터를 연결하는 장치이다. 이를 통해 아두이노 보드에 전원을 공급해줄 수 있게 된다.

6.     전원 공급 핀: 입력 전압 Vin(Voltage in) 핀과 접지 GND(Ground) 핀을 통해 아두이노에 전원 공급이 가능하다. 배터리의 양극(+)을 Vin 핀에, 음극(-)은 GND 핀에 연결하면 아두이노에 전원이 공급된다. 5V, 3.3 핀은 아두이노 보드에 연결된 전자 장치에 전원을 공급하는 핀이다.

7.     아날로그 입력 핀: 아두이노에 다른 외부 장치를 연결할 때 사용한다. 디지털 입출력 핀과 다르게 아날로그 입력 장치만 연결 가능하다. 이를 알리기 위해 위 보드를 보면 ANALOG IN이라고 써져 있는 것을 볼 수 있다. 아날로그 출력 장치 연결 시에는 디지털 입출력 핀에서 ~3, ~5, ~6, ~0, ~10, ~11 핀과 같이 물결표(~)가 있는 핀에 연결하면 된다.



(주의사항): 아두이노 시뮬레이터인 서킷(Circuit)에서는 '아두이노 우노 R3'만 사용 가능하다.



서킷(Circuit) 도구 창



---

<아두이노 전원 공급 경로: 각각의 경우 모두 독립적으로 공급 가능>



(1) USB 포트: 아두이노 시뮬레이터 서킷(Circuit)에서 시뮬레이션 시작 시 USB 포트가 연결되며 자동으로 연결되어 전원이 공급된다. 단, 컴퓨터나 노트북 등으로 전원 공급을 할 경우 전달할 수 있는 전력이 고정되어 있으므로 더 큰 전력이 필요할 경우에는 제대로 동작하지 못할 수 있다. 그런 경우에는 아래에 소개된 것과 같이 별도의 전원 공급을 추가적으로 해주어야 한다.

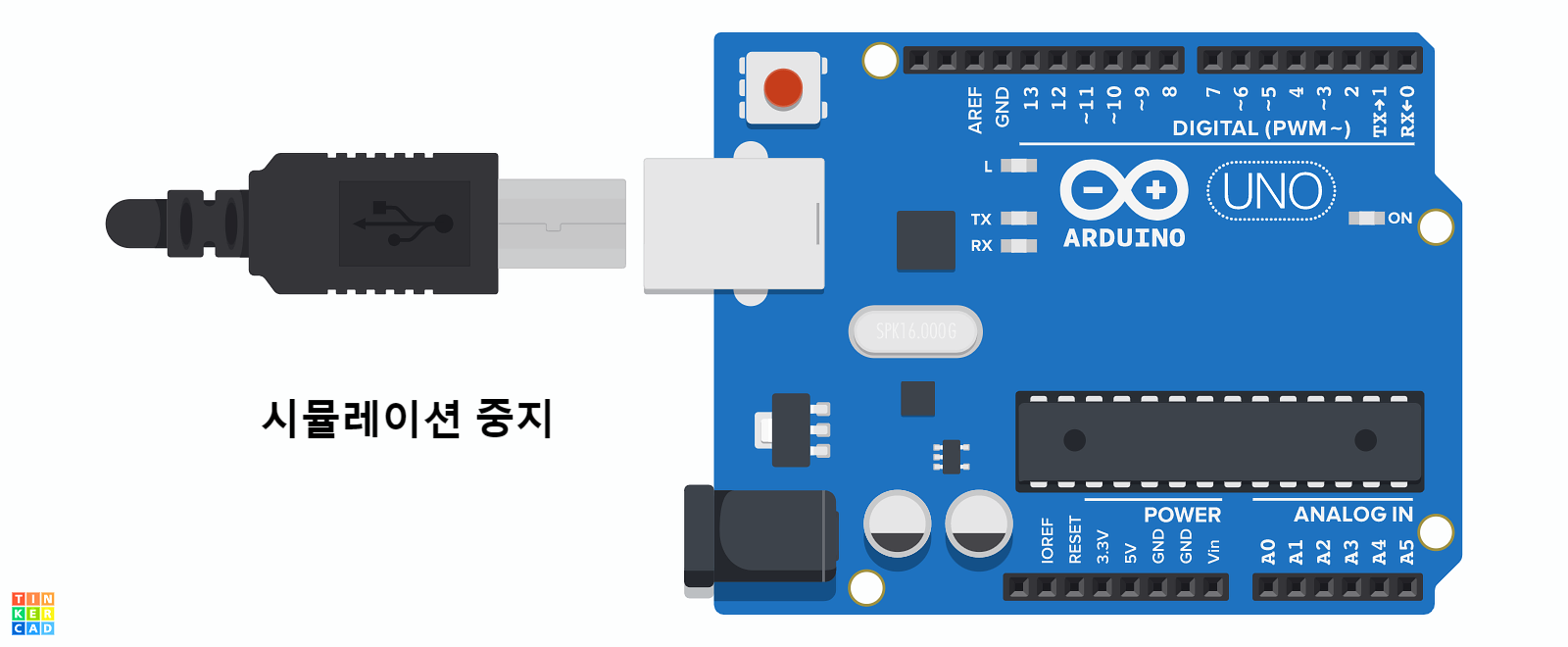

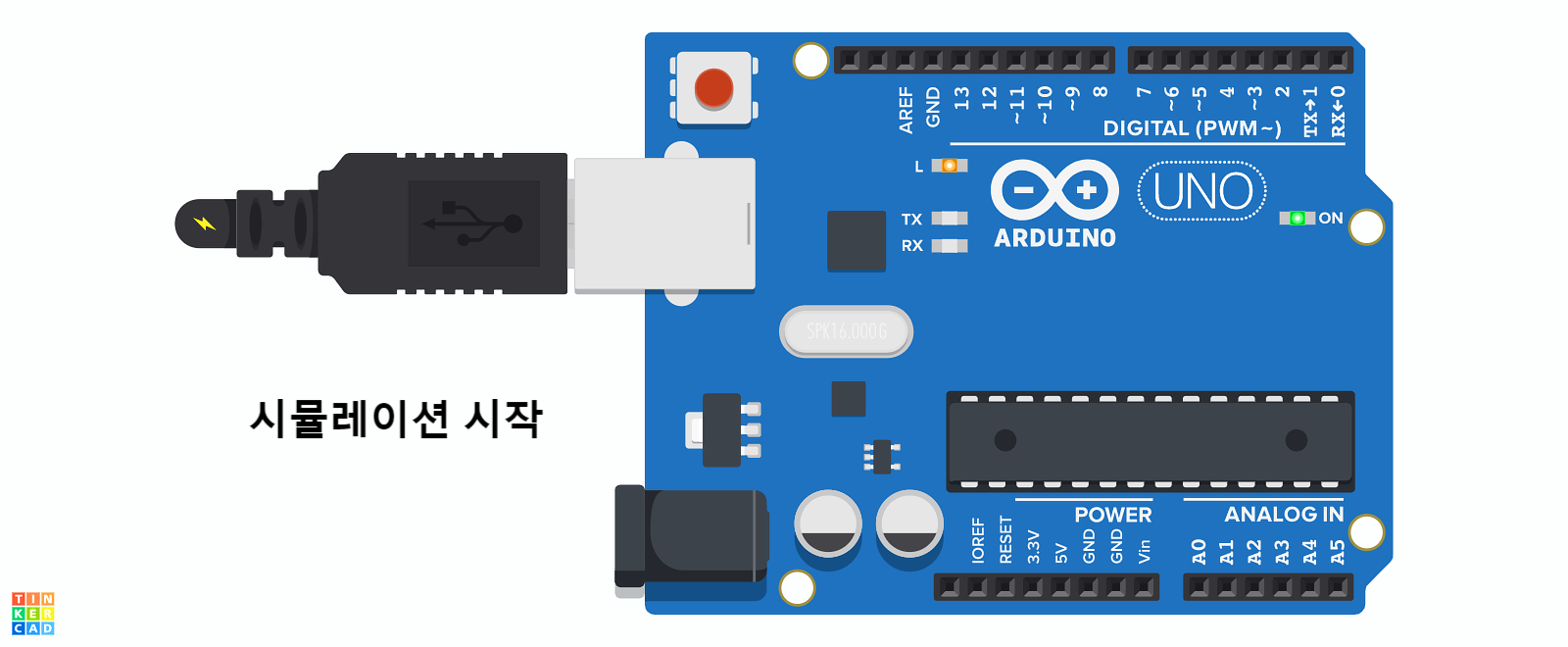

아두이노 시뮬레이션 중지/시작에 따른 USB 포트 연결 여부

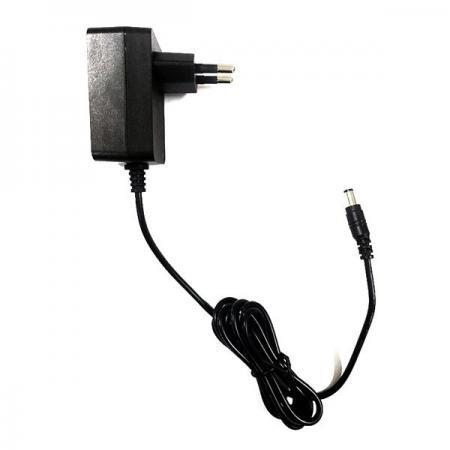

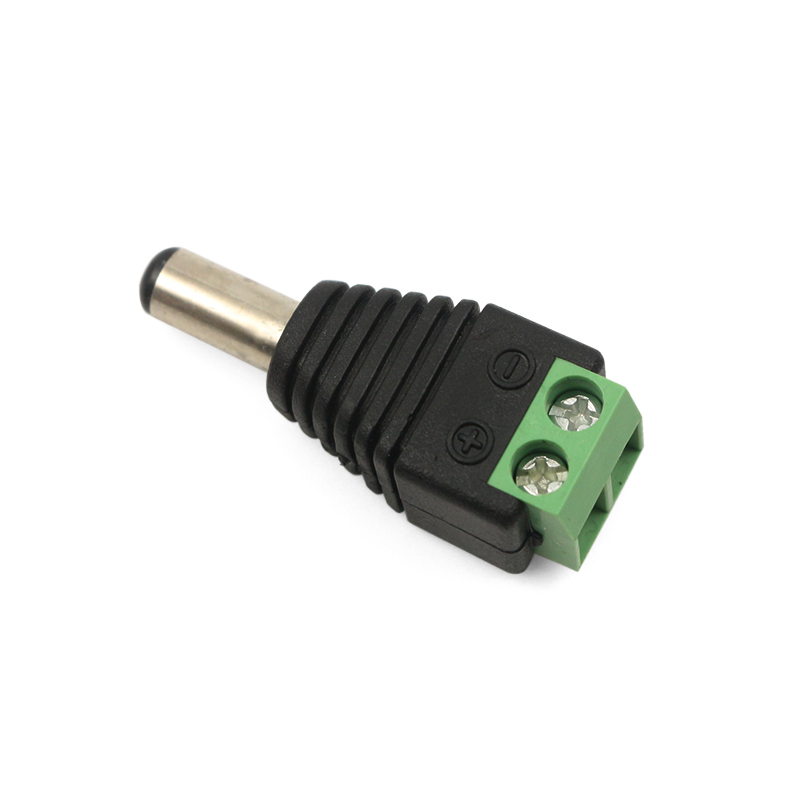

(2) 외부 전원 소켓: 서킷(Circuit)에서 이용할 수는 없다. 다만, 실제 아두이노에서는 전원 어댑터를 꽂음으로써 개별적으로 아두이노 보드에 전원 공급이 가능하다. 보통 아래와 같이 전원 단자 끝이 DC 배럴 잭으로 되어 있는 DC 커넥터를 전원과 연결하여 사용한다.

출처: https://www.devicemart.co.kr/goods/view?no=1330492



 단, 아래의 '아두이노 나노'와 같이 외부 전원 소켓(DC 배럴잭)이 없는 경우는 USB 포트를 이용하여 전원을 공급해줘야 한다.

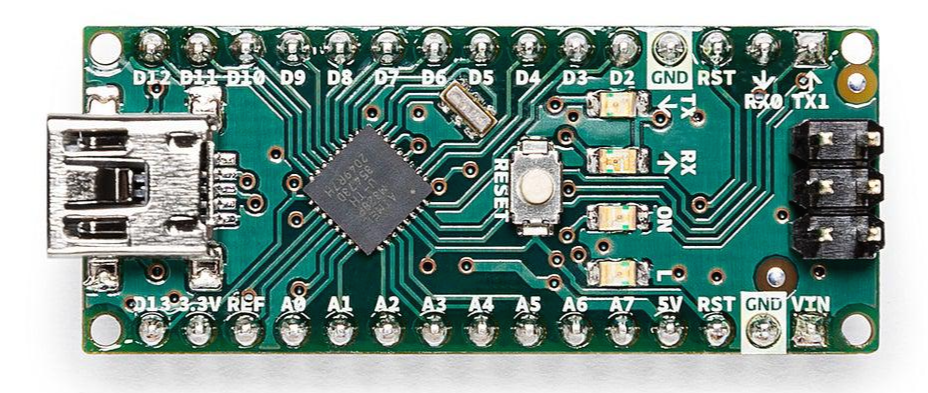

아두이노 나노(Arduino Nano)

출처: https://store-usa.arduino.cc/products/arduino-nano?selectedStore=us

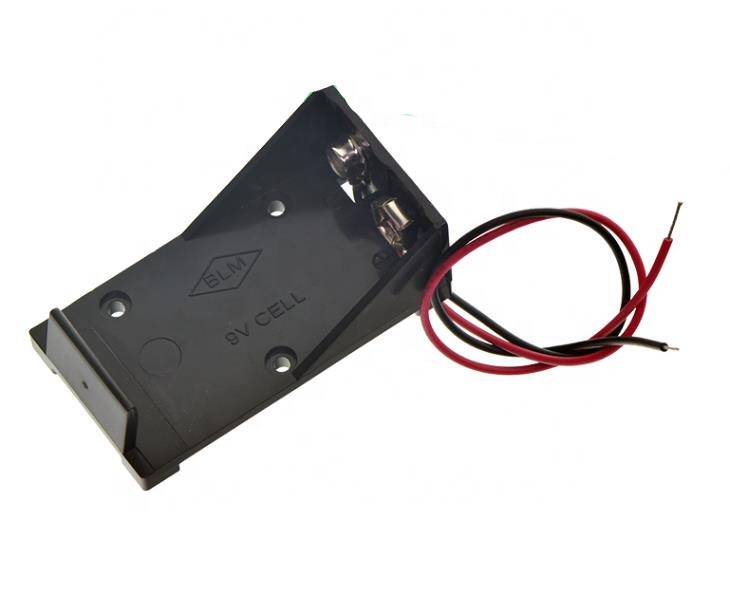

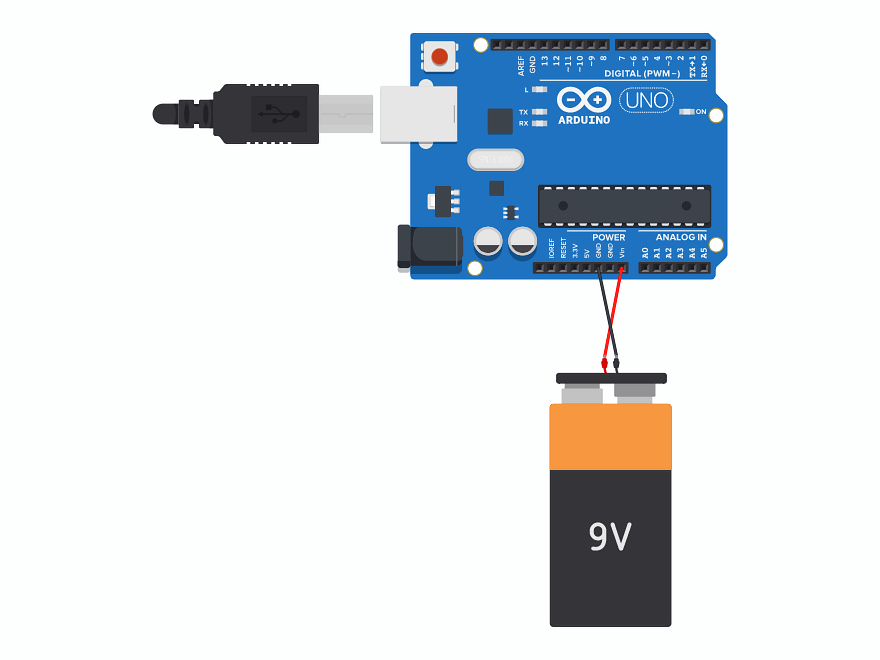

(3) 전원 공급 핀: 마찬가지로 서킷(Circuit)에서 이용할 수는 없다. 그렇지만 실제 아두이노에서는 Vin, GND 핀을 통해 9V 건전지와 같은 외부 전원을 연결하여 별개로 아두이노 보드에 전원 공급을 해줄 수 있다. 아두이노 입력 전압은 7~12V이므로 이 전압 범위 내에서 공급해주면 된다.



---
