배선
전자 장치에 전류가 흐르도록 전선으로 연결해주는 작업

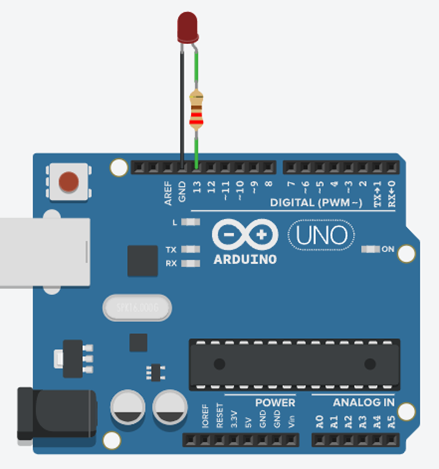

※배선할 때는 일반적으로 전원은 빨간색으로, 접지(GND)는 검은색으로 사용하고 그밖의 다른 색깔들은 신호선을 구분하는 용도로 사용한다. 이때 신호선이란 디지털 또는 아날로그 신호를 전달하는 선을 뜻한다. 오른쪽 그림의 13번 핀에 연결된 초록색 전선은 디지털 입출력 핀에 연결되어 신호를 전달 받으므로 신호선으로 볼 수 있다.
